真丝双绉防缩免烫整理的研究

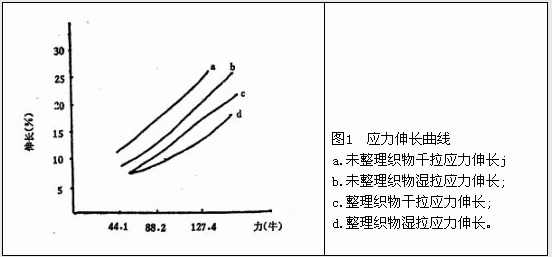

如图1，拉伸回复性见表2。

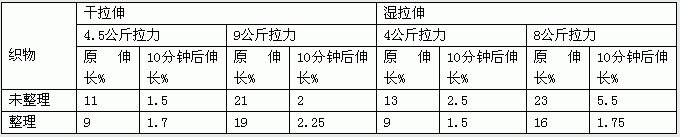

   表2 拉伸回复性

   注:以上两块织物均为印花成品经预缩后(缩水率为0%)测得。

   从拉伸回复性的差别以可肯定，交链整理后的织物缩水率可以大大地低于不整理织物，但是如若最后一道工序加工张力较大时，织物的缩水率也仍然是很大的，它制约于拉伸回复率的特征。
   四、织物免烫与风格之间的矛盾和统一
   1·树脂用量对免烫、手感风格指标的影响
   环氧化合物与真丝双绉在特定的条件下可发生交链反应，并能赋予织物以免烫性能，主要是由于环氧化合物与酪氨酸的酚羟基反应的结果[10]，其它也还有赖氨酸、精氨酸、组氨酸和丝氨酸参与反应的可能性。在试验中我们发现，树脂的用量不同对免烫、手感风格有重要影响，见表3。

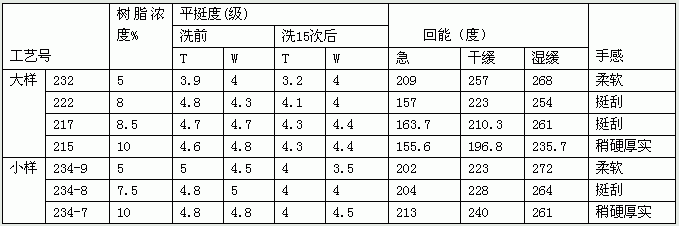

   表3 树脂用量不同对免烫、手感凤格的影响

   注;以上均为半制品数据，手感指标为手的直观感觉。
   从表中看出，树脂用量愈高，免烫性、耐洗性愈好，但与干、湿回能不成规律，手感风格则有下降。
   2·工艺条件对免烫、手感风格的影响
   环氧化合物与真丝双绉的反应在不同的时间、温度下，可取得不同的整理效果，见表4。

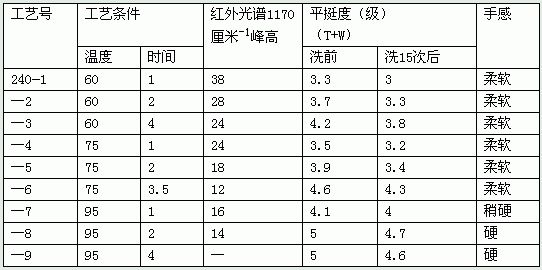

   表4 时间、温度对免烫手感、风格的影响

   注;平挺度为半制品数据。
   采用红外光谱检验免烫效果的方法在后面我们将详细论述，在此我们仅以1170厘米-1波峰的大小(即酪氨酸的交链情况，从0-70值小为好)来衡量交链度的好坏。从表中看出，经75℃、3.5小时处理的织物的免烫性、交链度和手感都很好，而95℃、1～4小时处理，虽然免烫与交链效果甚好，但手感欠佳。
   3·织物张力大小对免烫、手感风格的影响
   在选出最佳浓度、温度、时间后，我们发现处理时的织物张力对免烫、手感风格、绉效应的指标平衡起着至关重要的作用。我们在大样中曾采用织物浸轧树脂工作液后上卷汽蒸，由于工业化生产，进布时张力一般都比小样大一些。织物虽然也是在湿状态下与环氧化合物反应，但却是在紧张状态下的湿交链。翻理后织物很难回复原先的自然状态，真丝双经的绉效应很难保证。严重的是，即使真丝双绝能够达到防缩免烫的要求，如果双给的特色有所损害，就会失去实用价值。
   4·不同工艺方法对织物免烫、手感风格的影响
   在研究过程中。我们选择的工艺流程是;炼白绸轧膨化剂或催化剂→烘干→浸环氧树脂工作液汽蒸→水洗→烘干→染色或印花→添加剂整理，其中先后试用过三种整理工艺方法，
   (1)浸泡法:
   浸泡法是先将织物轧膨化剂，烘干打卷后浸入用溶剂烯释的树脂液中，湿反应2-4小时而后染色印花。整理效果见表5。
   表5 浸泡法工艺效果

   但此工艺方法由于树脂分布难以均匀，直接印花尚可，染地与染色加工色差、色花比较严重，平挺度指标波动较大，无法正常生产，因此浸泡法工艺已不采用。
   (2)施加器法，
   施加器法是先将织物浸轧催化剂，烘干后织物用圆弧刮刀施加器给液，而后上卷汽蒸。这个工艺方法的试验数据见表1、表2。
   (3)二浴法，
   二浴法是织物浸轧催化剂烘干后，在松式状态下上卷，同时浸渍树脂液汽蒸反应。这一方法可使织物在自然和松驰状态下发生交链，使织物可获得防缩兔烫的效果，又保证了绉效应，也使真丝绸双绉柔软活泼的风格得到了良好的保持。其综合指标见表6。
   表6 二浴法工艺效果
