竹纤维的性能和应用

竹浆粕纤维采用粘胶纺丝的生产方法。将竹子切片风干后,用化学方法将竹片经水解、硫酸盐蒸煮、多段漂白工艺制成满足纤维生产要求的竹纤维浆粕,将甲种纤维素含量从35%左右提高到93%以上,然后用碱和二硫化碳处理竹浆粕,使其溶解在氢氧化物溶液中制成粘胶溶液,用湿纺工艺纺丝制成竹浆粕纤维。

竹浆粕纤维生产的主要工艺流程如下:

竹材→蒸煮→三段漂白→浸渍→压榨粉碎→老成→黄化→后溶解→脱泡过滤→纺丝→牵伸集束→精炼→烘干打包

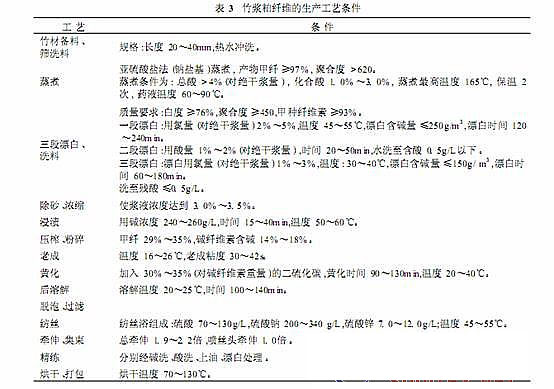

河北吉藁化纤有限公司在2000年就试产出第一批1.67dtex×38mm的竹纤维,现已建有较成熟的竹浆粕纤维生产线。申请的专利提出了较完整的竹纤维生产工艺。主要工艺条件列于表3。

目前我国市场上主要有1.67dtex×38mm1.33dtex×38mm、2.22dtex×51mm、2.78dtx×51mm等规格竹浆粕纤维品种供应。如河北藁的“天竹纤维”,上海化纤浆粕总厂的“竹纤粘胶丝”,山东潍坊海龙的“竹素纤维”,均有一定的生产规模。

4 竹纤维的应用

目前,竹原纤维已应用于建筑材料、汽车制造、环境保护等领域,主要代替木材和玻璃纤维。由于竹纤维具有优良的吸湿性和透气性,而其在纺织纤维领域也开始得到越来越多的开发和应用,但还需进一步完善加工工艺,提高纤维的可纺性能。

竹纤维受到市场的追捧,不仅是由于其具良好的透气性、吸水性、较强的耐磨性、良好染色性,更重要的是它具有其它纤维无可比拟的优越性,是绿色生态纺织材料,被业内专家称为“会呼吸”的生态产品。竹纤维服装手感柔软、滑爽,色泽亮丽,穿用舒适,有良好的吸湿性,给人以凉而不冰、滑而不粘、雅而不俗的感觉。

纤维天然含有竹蜜和果胶等成分,与皮肤的亲和力好,对皮肤健康有益,没有刺激感,具有很好的保健功能。

竹纤维既可以纯纺,也可以与棉、麻、丝、毛、粘胶、莫代尔、天丝及各种合成纤维混纺或者交织,可生产针织、机织、提花等各种风格面料。竹纤维产品应用广泛,服用方面主要用于内衣、贴身T恤衫、衬衣、袜子等;还可用于床上用品、装饰用品、洗浴用品、非织造布等。

利用我国资源丰富的竹类资源,开发绿色竹纤维及其纺织品,不仅有利于开阔竹材的应用领域,提高我国竹材的利用价值,而且有利于竹资源深层次开发、纺织工业的结构调整和产业升级。

5 结语

竹纤维集天然纤维与人造纤维的优点于一身,具有独特的服用性能和保健性能,是安全、舒适、健康的纺织原料。目前对于竹纤维及其产品还有许多性能与机理有待进一步研究与探讨,竹原纤维的加工性能、服用性能还有待提高,竹浆粕纤维

工业化生产中,也有一些技术难点有待解决。竹纤维织物加工性等方面的研究也还不够深入。加强竹纤维的开发和应用研究,将拓展竹纤维及其产品的使用范围,不仅满足人们环保和健康的要求,而且具有显著的社会效益和经济效益。

参考文献

[1]　赵博,李虹,石陶然.竹纤维基本特性研究[J].纺织学报,2004,25(6):100-101.

[2]　朱静芳.纤维素纤维的新宠———竹纤维[J].针织工业,2003(6):23-24.

[3]　秋山宣人,等.竹纤维的生产方法[P].ZL93108031,1999-02-24.

[4]　陈奎元.天然竹纤维的制备方法[P].CN1390989,2003-01-15.

[5]　宋晓峰,勒玉伟.竹浆纤维-浆粕的制备研究[J].国际纺织导报,2005(2):14-16.

[6]　姜厚有,等.竹材粘胶纤维及其生产工艺[P].CN1399011,2003-02-26.

[7]朱长生等利用竹材生产粘胶纤维浆粕的工艺

[P].CN00135021,2002-07-24.
