专利：喷气涡流纺复式加捻器

　　申请（专利权）人：东华大学

　　发明（设计）人：程隆棣；祝章琛；于修业；劳继红；江慧；薛文良
　
　　摘要：本发明属于纺织领域，它提供了一种利用喷气涡流加捻纤维须条的喷气涡流纺复式加捻器。该复式加捻器是由上部加捻器和下部加捻器共同组成。它利用正压气流生成涡流场和管道流,纤维经输送管道进入涡流场。纤维须条随高速旋转气流回转，在纤维须条高速回转同时，管道流保护和引导正在加捻的纤维须条快速离开涡流场，在此过程中，纤维须条完成了加捻并高速生产出有捻纱线。采用本发明可以较低成本高速生产优质纱线。　　

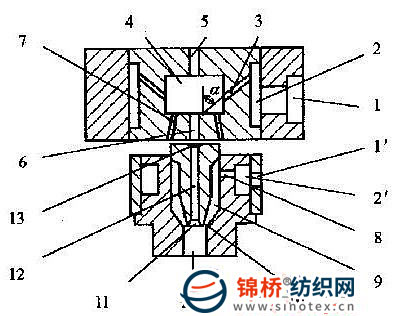

　　主权项：一种喷气涡流纺复式加捻器，它包括进气口(1)、纤维入口(5)、排气口(7)、出纱口(14)。其特征是由上部加捻器还包括贮气室(2)、喷嘴(3)、涡流腔(4)、须条出口(6)和下部加捻器还包括贮气室(2)、通道(8)、环形腔(9)、收缩管(10)、输气通道口(11)、进气通道(12)、须条入口(13)共同组成。上部加捻器与下部加捻器通过须条出口(6)和须条入口(13)的接口连成一整体，其整体安装在纺纱机牵伸区和卷绕区之间的机架上。
