HVI棉测仪无法自检的处理与分析

　　泰州实验室在2009年棉花大包检测过程中，发现2005年购买的HVI棉测仪，当主、辅电源开关依次打开后，启动电脑开关，点击桌面HVI图标，HVI无法自检，也听不到主气阀打开的声音。经反复检查，最后排除了故障，现将维修过程中的一些经验总结如下，以飨读者，恳请同仁给予批评指正。

　　1 故障现象及检查

　　1）初步现象：HVI棉测仪无法自检，主气阀也打不开。

　　2）初步检查：用一小扦子点击主气阀上的小黑帽，发现主气阀动作。表明主气阀机械部分正常，可能是主气阀上的电磁线圈已损坏或未加24伏电压，致使主气阀不能动作，从而使HVI棉测仪不能自检。

　　3）进一步检查：打开长/强部分的箱盖，观察长/强控制板上的输入/输出电路板上的发光二极管的状态。二极管D5（表示轨道马达初始传感器的状态）、二极管D6（表示长度马达初始传感器的状态）、二极管D7（表示毛刷台马达的初始传感器状态）、二极管D8（表示取样器马达初始传感器的状态），以上四只发光二极管均亮表明，相对应的4个初始传感器均感应了信号，证明相对应的4只伺服马达正常进行了初始化程序；二极管D12（表示互锁开关的状态），此发光二极管亮，表明两只互锁开关处于正常的工作状态；二极管D18（表示5V电压的状态），此发光二极管亮，表明5V电压正常；二极管D13（表示主气路24V电压的状态），此发光二极管不亮，表明提供给主气路电路阀的24V电压不正常；二极管D17（表示+24V电压的状态）不亮，同样表明24V电压不正常。见图1。

图1  J9插座引脚示意图

　　进一步观察电源箱体上的几个发光二极管的状态。表示24伏电压的二极管灯不亮，其余分别表示12V、5V、+15V、—15V电压的四只发光二极管均亮，表明电源箱输出的12V、5V、+15V、—15伏电压正常，而24V电压不正常。

　　从上面观察，初步推断由于电源箱体提供的24V电压不正常，导致供给主气阀的24V电压也不正常，从而使HVI棉测仪不能自检。

　　根据计量站有关提示，这种现象可能多为长/强控制板（ControlBoard）上电容C30、C40、C63损坏会导致24V电压不正常，并且伴随电源箱体内发出连续的“咔嚓”声。但此故障虽然有些现象相同，但仔细听电源箱未能听到“咔嚓”声。

　　2 故障的分析和排除

　　经上述步骤检查，推断24V电压不正常可能的原因：

　　1）长/强控制板损坏。用备用的长/强控控制板更换之，仍未解决问题。

　　2）长/强控制板与电源箱体24V电压的连接线损坏。仔细用万用表测量确认此连接线完好。

　　3）打开电源箱顶盖，在电源箱内部，用万用表检查电源箱体内的电路板（HVI1000MotorInterface），发现J9插座（与长/强控制板L/SContorBoard相连接）上的+15V电压、–15V电压、+5V电压（分别为第1脚、第3脚、第4脚）均正常输出，而24V电压（第6脚）输出为0。见图2。

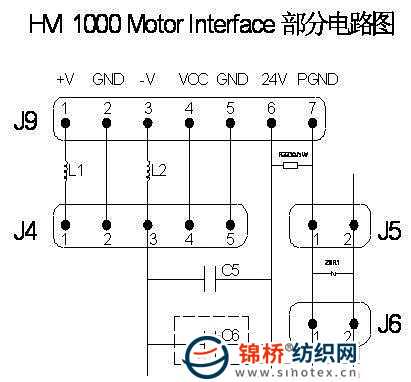

图2  HVI1000MotorInterface部分电路图

　　用万用表测量3组PowerSupply电源供给器的电压输出情况，+15V、–15V、+5V、+24伏各电压均正常输出。

　　将HVI1000MotorInterface电路板拆卸后，其部分电路图见图（3）。

　　图中，J4：与电源供给器PowerSupply-3连接，给电路板输出+15V、–15V、+5V三种不同的电压；J5：与电源供给器PowerSupply-1连接，给电路板输出+24V电压；J6：与电源箱内风机电机连接，输出24V电压给电源箱风机电机；J9：与长/强控制板ControlPower连接，向该控制板输出+15V、–15V、+5V、+24V四种不同的电压。

　　由于给电源箱风机电压为24V，电源箱风机正常运转，说明电源供给器PowerSupply-1提供的电压正常。用万用表测量J5两脚，证实24V电压正常，测量电阻R220Ω/5w，其值正常，也无虚焊现象。与J9第6脚相连接的电容C5，C6；其中C6标识为：226/35/435。根据计量站有关提示C6为易损坏的电容（钽电容），将C6拆下，用万用表的欧姆档接触该电容的两脚，如果是正常电容，万用表（指针式）指针应先向右旋转，到一定的值后再徐徐向左移动，这是正常电容的充电现象。但该电容当指针接触该两脚后，指针向右快速旋转，几乎接近0欧姆并不再向左移动，说明该电容已无法充电，表明该电容已被击穿。用一只新的电容代替该电容重新安装好，开机后一切正常。

　　3 经验总结

　　根据对上述现象从发现、检查、分
