喷水织机的构造



引纬机构:

引纬机构的作用是将纬纱引入梭口,使之能与经纱交织成织物。喷水织机的引纬机构是以水为载体,利用高压水的喷射依靠水流与纱线的摩擦力将纬纱引入梭口,这使得喷水织机在速度、省力、节能等方面占有优势,但仅限于织造疏水性织物。
一、基本结构及工作原理

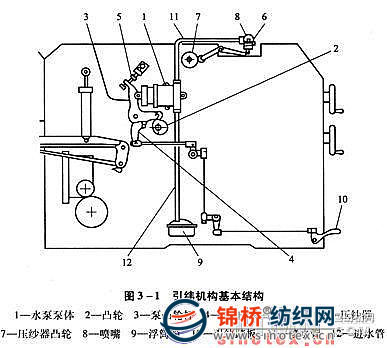

如图3—1所示,织机运转中,水泵凸轮2的回转使泵凸轮杆3拉动柱塞向左运动,使水泵从浮筒箱9吸水,水受压后再从喷嘴8喷出。同时,压纱器开启,放出纬纱,由水流带动,从织物一侧引向另一侧,引纬结束后,压纱器关闭,夹住纬纱至下次引纬。




织机停止时,踩住引纬踏板10,泵杆4推动泵凸轮杆3、拉动水泵柱塞,浮筒箱吸水,放开踏板,喷嘴喷出水来,完成一次投纬。
二、水泵
(一)水泵的结构
水泵是引纬机构中最为重要的装置。它的基本构造如图3—2所示。




当凸轮从小半径转向大半径时,连轴节杆5在泵凸轮杆的带动下向左运动,使水泵弹簧3受到压缩,在水泵内部形成负压,进口单向阀6打开,出口单向阀7关闭,水从浮筒箱被吸入水泵。当凸轮从最大半径突然降至最小半径,由于水泵弹簧3的作用使水泵柱塞2迅速向右移动,并将压力直接作用于吸入水泵中的水柱上,此时进口单向阀6关闭,出口单向阀7打开,水从水泵被压出,再经出水管喷嘴喷出。
(二)水泵阀
水泵阀与水泵体组成一体。进口单向阀6与进水管相连,出口单向阀7与出水管相连。在这些连接处,必须连接紧密,不漏水、不漏气,否则,织机运转时,将会使泵阀球的动作不规则,水量不稳造成短纬的缺陷。
(三)水泵动程
从喷嘴喷出的水量,取决于水泵动程及柱塞直径。常用的动程范围是10~12 mm。水泵凸轮动程越大,则由水泵排出的水量越多;柱塞直径有16 mm、18 mm、20 mm、22 mm、24 mm、26 mm、28 mm等。在宽幅织机上,有用到直径为30 mm的,以保证足够的水量,将纬纱顺利引到末端。
(四)水泵压力
水泵的压力主要取决于水泵弹簧和柱塞的直径和K值。水泵弹簧和柱塞的直径根据原料种类、幅宽、织机转数等因素而定。目前,喷水织机上常用的水泵弹簧的钢丝直径有8.5 mm、9 mm、9.5 mm、10 mm四种,柱塞直径有18 mm、20 mm、22 mm、24 mm等几种。在新开发的幅宽3500 mm的喷水织机上,柱塞直径已达到40 mm。K值的大小是在织机实际运转时,根据纬丝的飞行状况,由旋转弹簧背帽4来设定的。水泵压力与K值、柱塞直径、水泵弹簧的关系如图3—3所示。




三、喷嘴

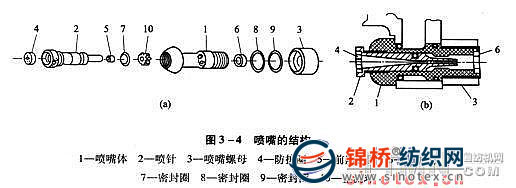

喷嘴的结构如图3—4所示。




喷嘴的规格包括喷针和喷嘴(内孔)的直径。目前,常用
